Рекомендации по выбору указателей

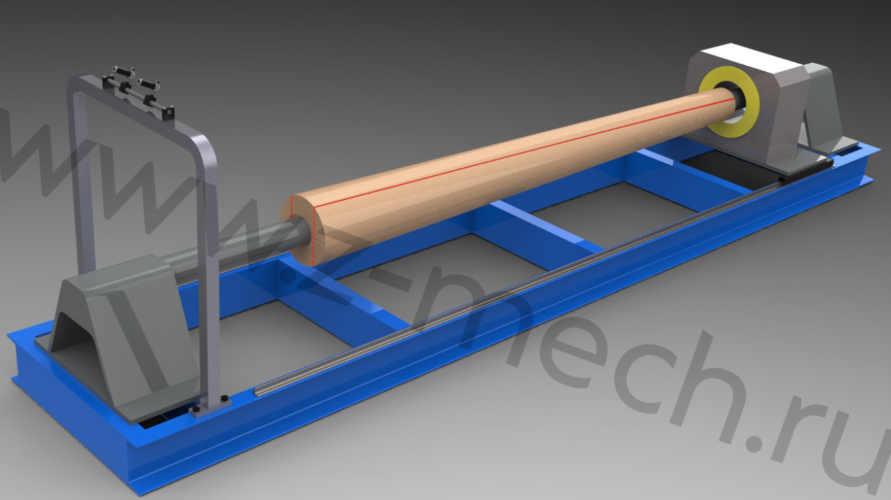

Пример станка с лазерным указателем
Пример станка с лазерным указателем

Основные характеристики лазерных указателей

  • Мощность – измеряется в мВт (милливатты)
  • Длина волны лазерного излучения – измеряется в нм (нанометры)
  • Форма проекции лазерного указателя – “Линия”, “Крест”, “Точка” и пр. Для позиционирования в 90% случаев используется проекция “Линия”

Мощность лазерного указателя

Для позиционирования, в промышленных целях, в основном используют указатели мощностью от 2 до 200мВт. Мощность лазерного указателя напрямую связана с яркостью проецируемой линии. Излучение лазерного указателя мощностью менее 2мВт в обычных условиях освещенности плохо различимо, а излучение указателя мощностью более 200мВт без средств специальной защиты опасно для зрения.

В указателях в основном используют лазерные диоды с излучением длиной волны:

  • 520-530нм – зеленый цвет
  • 635нм – ярко-красный (алый) цвет
  • 650-660нм – темно-красный цвет

При выборе лазерного указателя следует иметь ввиду, что при одинаковой мощности, яркость излучения, при увеличении длины волны будет падать. Пример: лазерный указатель 5мВт/635нм будет значительно ярче, чем 5мВт/650нм.

Рекомендации по применению лазерных указателей

в зависимости от мощности и длины волны излучения (для обычных условий цеховой освещенности)
Примеры применения Мощность/длина волны Рекомендуемая модель лазерного указателя
Для деревообработки Для металлообработки
Торцовочные станки, Чашконарезные станки, Разметочные операции, Выбраковка пороков древесины Заготовительные операции на ленточнопильных и пр. станках, Разметочные операции от 2 до 5мВт/635нм LP-3, LP-4, LP-5
Обрезные, многопильные станки (длина заготовки до 4-х метров) Гильотинные ножницы (ширина до 2-х метров), Листогибочные станки (ширина до 2-х метров) от 5 до 10мВт/635нм, от 3мВт/520нм LP-5, LP-7
Обрезные, многопильные станки, Бревнопильные станки всех типов, Оцилиндровочные станки Гильотинные ножницы, Листогибочные станки от 7мВт/635нм, от 50мВт/650нм, от 5мВт/520нм LP-7, LP-100, LP-200, LP-10G, LP-30G

При выборе лазерного указателя необходимо обращать внимание на конструкцию указателя. Указатель должен иметь прочный корпус, а также защиту от пыли и влаги. Конструкция держателя указателя должна обеспечивать жесткость крепления и виброустойчивость. Питание указателя должно осуществляться от промышленного источника питания, бытовые источники питания, подключаемые непосредственно в розетку 220В, в производственных условиях не допускаются.
